基于信息发掘的触诊成像乳腺癌自动诊疗模型和方式

基于信息发掘的触诊成像乳腺癌自动诊疗模型和方式

张旭东, 孙圣力, 王洪超

北京大学软件与微电子学院，北京 100089

北京先通康桥药物科技有限企业，北京 101300

摘要：为了辅助医护职员借用触诊成像技巧判断乳腺癌，提出了触诊成像乳腺癌自动诊疗模型和方式。采取乳腺癌初期筛查及危害评价的临床信息，以触诊成像诊疗结果为对照信息，通过抉择树等机械学习算法并且投票法，对乳腺肿瘤的良恶本质进行判断。应用SMOTE算法对信息进行解决，创建了诊疗模型和方式，智能完结对乳腺肿瘤本质的诊疗。试验结果标明，乳腺癌准确筛查的确切性到达98%，提出的方式拥有较好的运用价值。

要害词： 自动诊疗 ; 临床信息 ; 机械学习 ; SMOTE算法

论文引用体例：

张旭东, 孙圣力, 王洪超. 基于信息发掘的触诊成像乳腺癌自动诊疗模型和方式. 大信息[J], 2019, 5(1): 68-76

ZHANG X D, SUN S L, WANG H C. Intelligent diagnosis model and method of palpation imaging breast cancer based on data mining. Big data research[J], 2019, 5(1): 68-76

1 引言

近年来，乳腺癌已变成威逼女性健康的恶性重病，发病年纪集中于45~55岁，发病率则紧随年纪的增长呈升高态势。提升众多妇女的乳腺健康思想，强化和标准乳腺癌筛查工作，以便早诊早治，针对减低乳腺癌灭亡率至关首要。在乳腺癌筛查中应以较少的人力、物力获得较大的社会效率，即选取灵敏、经济的探测措施，制订最好的筛查计划。

鉴于触诊成像在大范围人群筛查中表现出的迅速高效的独到优势，本文结合机械学习有关技巧，采取乳腺触诊诊疗仪采集的临床信息，进行诊疗模型训练，以乳腺癌临床病理诊疗结果为判读规范，创建了一套基于触诊成像的乳腺癌自动诊疗方式，以实行乳腺癌的自动化判断，从而提升大范围人群乳腺癌筛查的效益。

在医疗行业，大信息的获得及运用至关首要。大一些信息是通过文献、临床信息、构造化信息、非构造化信息登科三方信息库等渠道获得的。医疗信息存在下列特征和问题。首先，医疗信息拥有明显的特殊性及高难性，要在短时间内沉淀少量有价值的信息，难度和本钱较高；其次，医疗信息通常面对不平衡信息集的问题，样件品种不平衡会造成全部信息集难以有效地应用，信息不能阐扬其最大效能。因而，从不同渠道获得信息后，应进行信息冲洗，保证信息品质，并在信息转换、从新建构后，将信息存入信息库以供应用。医疗自动诊疗旨在辅助医疗机构或医师个体借用数据技巧对医学信息进行采集、治理及解析。本文通过沉淀有关医学常识，借用信息冲洗、信息加强等方法提高信息的价值，并应用有关机械学习算法进行乳腺癌预判，创建了一套触诊成像乳腺癌自动诊疗方式。

2 乳腺癌自动诊疗建模过程

笔者参加的乳腺触诊成像健康体检人群乳腺癌初期筛查研发项目沉淀了多家医院的临床信息。本文基于这类信息，以触诊成像诊疗结果为对照信息，进行有关的预判研发。一切触诊成像被诊疗为乳腺癌的阴性标本均经过病理诊疗验证，在乳腺癌样件信息中随机选取3个信息集（分别表达为信息集1、信息集2、信息集3），信息量分别为13 428条、1 554条、902条，合计15 884条信息样件。

综合参考各方面原因和临床信息的特征，应用机械学习中常用的抉择树、神经网络、追随向量机（support vector machine,SVM）、逻辑回归及贝叶斯网络5种算法，再结合多种投票法，进行乳腺肿瘤的形式预判和判断。

信息在经过预解决等有关操控后，应用合成个别类过采样技巧（synthetic minority over-sampling technique, SMOTE），将阴性样件进行合理范畴的增量，以处理不平衡信息集问题。对模型进行测验及改善，选取最好分类模型和方式，并综合借用确切率、召回率等指标，评价分类模型的好坏，获得高端量的乳腺诊疗模型，提高整体辅助诊疗程度。

全部建模过程如图1所示。

图1 乳腺癌自动诊疗建模过程

3 信息冲洗与筹备

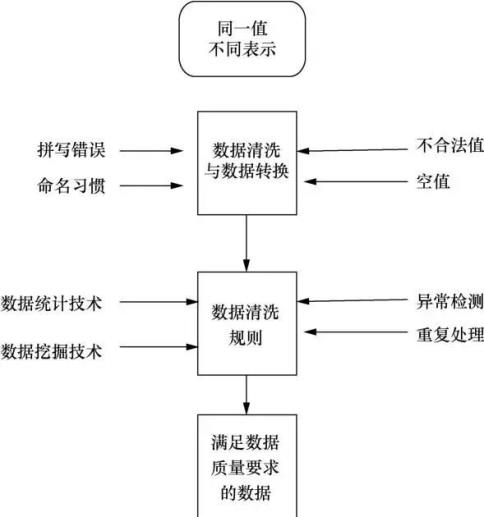

根据信息冲洗（data cleaning）的准则，按图2所示流程进行信息冲洗。

图2 信息冲洗过程

远古临床信息有位子、象限、压力值、肋骨烦扰、3D峰值、2D色彩、3D峰顶外形、3D外形、3D基底、3D动态、2D外形、2D动态色彩散布、血流灌注指数（PI）诊疗结果及病理结果14个参数。此中，压力值及肋骨烦扰两个参数对自动诊疗体系并无明显牵连，故而剃除。为保证信息的完好性，将36个含有缺失值及62个含有噪音值的信息样件剔除。各参数信息缺失量与噪音信息量如图3所示。

图3 各参数信息缺失量与噪音信息量

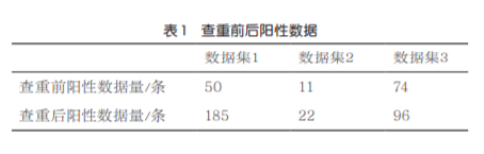

全部信息集内初始的阴性样件有135个，占一切信息的0.85%。因为阴性信息与阳性信息的比率极不平衡，故而进行了样件信息的整理。在信息查重时，发掘消除位子及象限两个不牵连结果的参数后，有168个阳性信息与阴性信息参数相近。为以免错失恶性病例状况的产生，将这168个本来标为阳性而其实为阴性的信息样件更改为阴性，以提升信息的确切性。查重前后阴性信息数目见表1。

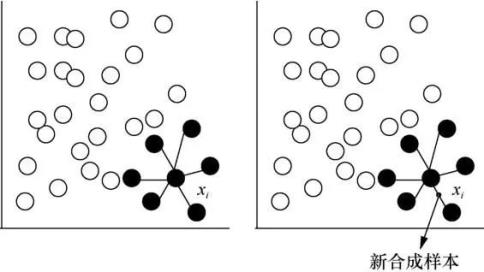

SMOTE算法通过采样操控处理类型间比率相差差异的问题。当信息集类型不均衡时，通常采用随机欠采样和随机过采样两类方法来解决。本研发中抽取新值的SMOTE算法示意如图4所示，依序遍历信息集中每个合集，直处处理完一切信息为止。最终，将新加大点的合集加至原有信息集的恶性病例类型中，并产生新的信息集。该算法以免了随机过采样复制样件带来的样件信息不确切的问题，处理了模型学习到的数据过于特别而不足泛化的问题。

图4 SMOTE算法示意

本研发依 据搅浑矩阵的分类指标进行模型定量评价，含盖确切率（accuracy）、准确度（precision）、召回率（recall）、真阴性率（true positive rate）、F值，此中，召回率又被称为灵敏度（sensitivity）。机械学习中常用确切率与召回率成为考虑指标，各指标定论如下：TP为将阴性样件预判为阴性样件的样件数，FN为将阴性样件预判为阳性样件的样件数，FP为将阳性样件预判为阴性样件的样件数，TN为将阳性样件预判为阳性样件的样件数。确切率（准确率）=(TP+TN)/总样件数，准确率=TP/(TP+FP)，召回率=TP/(TP+FN),F值=准确率×召回率×2/(准确率+召回率)。

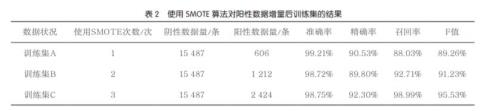

本文应用SMOTE算法进行阴性样件增量，信息总量为15 790条（阴性信息303条），应用SMOTE算法第1次和第2次解决信息后，阳性样件与阴性样件的比率分别为25:1和13:1，比率仍然不平衡。应用SMOTE算法第3次解决信息后，阴性信息加大至2 424条，阳性样件和阴性样件比率约为6:1，信息集的样件品种较先前信息集更合理且平衡。全面结果见表2。

通过应用SMOTE算法3次解决信息后，近邻点K值在1到7中选取并较为结果。近邻点K值是SMOTE算法中形成新样件的属性。经过对照发掘，K=7时展现过拟合的情况，即分类结果有显著下跌的形势，故选取结果表现最优秀的值，即K=6值。

4 模型训练与预判

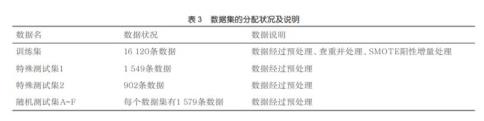

随后进行信息集抽取。乳腺癌分类属二元分类问题，故将信息内容定论为规范型数值{N,P}，适合信息集需要。在试验设计流程中，将信息集划为训练集及测验集两一些。首先从信息冲洗及查重后的信息集内抽取90%的信息成为训练集；在经信息冲洗后的信息集内，随机抽取6份信息构成测验集（A~F），每份抽取10%的信息样件，特殊测验集1、特殊测验集2由两份单独的信息集构成，进行最终的模型评价。信息散布见表3。

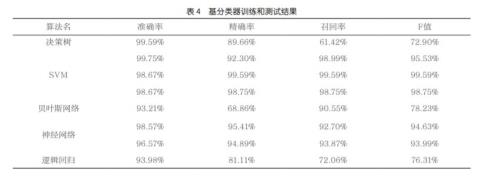

本文选用抉择树、神经网络、SVM、逻辑回归、贝叶斯网络成为基分类器，基于训练集进行模型训练。接着，基于上述分类模型进行乳腺癌预判，并依据预判结果进行模型筛选和优化。各基分类用具体预判结果见表4。

在基分类器属性较优的条件下，本文将神经网络[15]由本来的单一隐含层调节为两个隐含层，提升了网络的分类本领。构造优化前后的结果对照见表5。

在上述基分类器模型预判的根基上，再进行预判算法和模型的优化选取。

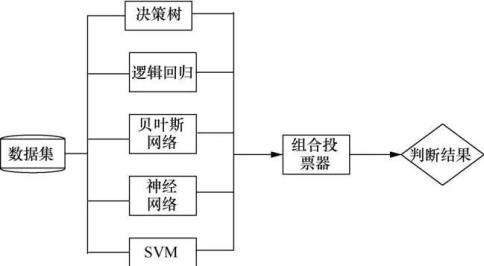

组合分类技巧是最首要的提升分类器准确度的方式。将通过多个分类器得出的结果成为终极判定的根据，进而以免单一分类器构成的判定偏差或片面性数据，以优化分类成效。本文提出的乳腺癌组合预判诊疗方式的解决过程如图5所示。

图5 乳腺癌组合预判诊疗方式过程

通过上述试验，笔者发掘抉择树、SVM及神经网络3种算法在乳腺癌自动诊疗体系中展现很好的结果，故将贝叶斯网络及逻辑回归两类算法剃除，仅保留抉择树、SVM及神经网络3种算法。由表6能够得悉，仅以3种算法成为模型，其确切率及准确率都有明显提高。

在以3种算法成为模型的根基上，笔者建立了一类基于投票选取的组合预判优化方式。在本文乳腺癌预判诊疗的方式中，设计了4种投票组非法，含盖一票确认法、两票确认法、多票确认法和加权投票法A。因优化的模型中唯独3种算法，多票确认法与两票确认法的结果相近，因此删除了多票确认法。

表7结果显现，在率先确保召回率的条件下，加权投票法A与一票确认法结果相近。综合参考先前阶段的试验对照，选取加权投票法A成为优化后模型的投票方式。

5 试验结果和解析

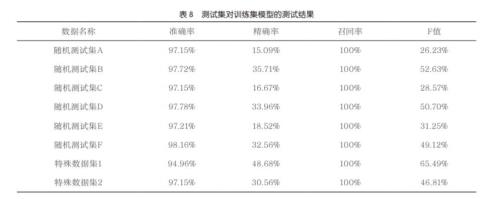

将应用SMOTE算法的次数设为3、近邻点K设为6，采取3种算法（抉择树、SVM、神经网络）及加权投票法A进行终极的训练并建模。随机测验集A~F、特殊信息集1和特殊信息集2对训练集模型验证的结果见表8。

图6的结果是8份测验集的平均结果，含盖召回率、准确率、确切度及F值4项结果。表8结果显现，8份测验集的确切率达97%，阐明模型对信息的判定本领较高。另外，随机测验集A~F、特殊信息集1和特殊信息集2的召回率皆达100%，即一切阴性样件都能被准确地判定出去，阐明预判方式的判定结果拥有优良的临床辅助诊疗运用价值。

图6 测验集平均结果

6 完毕语

本文建立了基于触诊成像的乳腺癌自动诊疗模型，给出了5种首要分类算法，通过信息预解决、样件调优等操控，整理出训练和测验信息集。在此信息集的根基上，抽取训练集与测验集，通过训练集训练，创建分类模型及组合投票器，终极判定结果。基于后期预备与调查工作，在确保信息品质的条件下，应用特殊信息进行试验，终极结果在召回率与确切度指标上表现优秀。鉴于医疗诊疗模型的结果联系重要，笔者后期将连续追加新信息构成新的信息集，不停对模型进行训练，使模型愈加完美，以期供应愈加高效的临床诊疗工具。

作家介绍

张旭东（1991- ），男，北京大学软件与微电子学院硕士生，首要研发方向为深度学习、计算机视觉等。

孙圣力（1979- ），男，北京大学软件与微电子学院副老师，首要研发方向为大信息治理、信息发掘、图信息库、聪慧医疗等。

王洪超（1968- ），男，就任于北京先通康桥药物科技有限企业，首要研发方向为乳腺触诊成像技巧的开 发和临床运用研发。
