基于LabVIEW的智能化3只手中医脉象识别训练系统

基于LabVIEW的智能化3只手中医脉象识别训练系统“康为医疗” MM-4脉象训练系统 (3只手智能一体机)3只手脉象训练仪

 MM-4脉象信号模拟系统模型是由上海中医药大学根据客户使用30年间使用MM-3脉象模型的经验及反馈意见的基础上，不断总结经验，结合现代最新高科技研发的具有高科技、创新型成果。上海中医药大学在脉诊议器研制方面的技术，无论是技术上还是学术地位均处于国内外领先地位。由上海康为医疗科技发展有限公司独家生产销售，请认准“KANGWAY”正品商标，谨防假冒。咨询热线：400-622-6358

TCM3380型 中医脉象训练考评系统（三只手）软件界面

3只手脉象训练仪本模拟系统应用仿生模拟及波形合成方法，用高分子材料配方研制仿生手及桡动脉血管；用新型步进调速电机及特制油泵来模拟人体心脏的舒张与收缩；用计算机CPU及软件控制的电磁阀来模拟人体心脏瓣膜的开启状态；用不同粘度的硅油来模拟代替人体血液；从而在仿生手的挠动脉处模拟出30多种人体常见典型的脉搏特征。这些脉象是中医八纲脉的典型，是临床辨证的基础。本模拟系统作为中医脉象再现的信号源，可用于脉诊的教学、远程诊断、亦可用于脉象形成机理的体外实验研究以及作为脉象仪生产企业的标准信号源。 该项产品填补了国内外中医诊疗仪器的空白，对促进中医诊疗仪器事业的发展具有十分重要的意义。

一． 3只手脉象训练仪主要技术指标:

（一）学生机基本参数和功能

1. 搏动信号源：输出30种指感真实的脉象搏动信号（平、缓、浮、洪、滑、数、弦、结、代I、代II、促、沉、细、涩、濡、迟、虚、实、紧、长、动、微脉等）。

2. 波形参数（h、t、w）：符合规定标准（见《中国脉诊研究》一书）。

*3. 高仿真纳米材料高分子放生手，区别于普通硅胶材料，其指感更接近人体正常皮肤状态。（硅胶材料成本低廉，材质偏硬，与人体实际皮肤感觉相差甚远，诊脉的感觉误人子弟。）

4. 仿生手模型老化时间：大于5年。

*5. 提供权威部门仿生手老化测试报告。

压缩力：68.5（新）~69（5年后）；

邵氏硬度（A）：5（新）~5.4（5年后）

6. 立柜式、拖轮一体机设计。

7.  7寸液晶触摸屏多媒体操作界面，可任意选择和显示各种脉象及参数。

*8. 独创三只手组合模式（国内外唯一），区别于一只手形式对浮中沉、血管粗细、血液粘度无法明确区别的严重缺陷。在一个手上模拟几十种脉象，不符合中医脉诊学的基本原理。

1号手以血管粗大、脉搏洪大、脉位偏浮为主；

2号手以脉道粗细适中、脉位中等类脉象为主；

3号手以血管纤细、脉位较沉类脉象为主。

9. 可连续工作。

10. 两种操作方式：

10.1 单独工作模式：单独MM4学生机，独立操控完成各种功能。由学生机面板上7吋触摸屏进行各种选项的操作。

10.2 教师机控制模式：MM4学生机配备教师控制机，一台教师机可以控制30台学生机。无线接收教师机指令模式。在教师机操控模式下，学生机不能独立操控，完全由教师机操控；在教师机不工作模式下，学生机完全独立操控完成各种功能。教师机控制程序多样丰富，有明示训练、盲法训练、单项训练、组合训练、考试模式等多种功能。

*11.可提供用户自定义参数设置修改模式。

*12.预留软件升级接口。5年内免费提供最新升级软件（提供USB接口软件升级模式和网络版下载升级模式）

13.外形尺寸：1000*600*600毫米

14.电源、功率：220V；150VA

15.重量：15Kg。

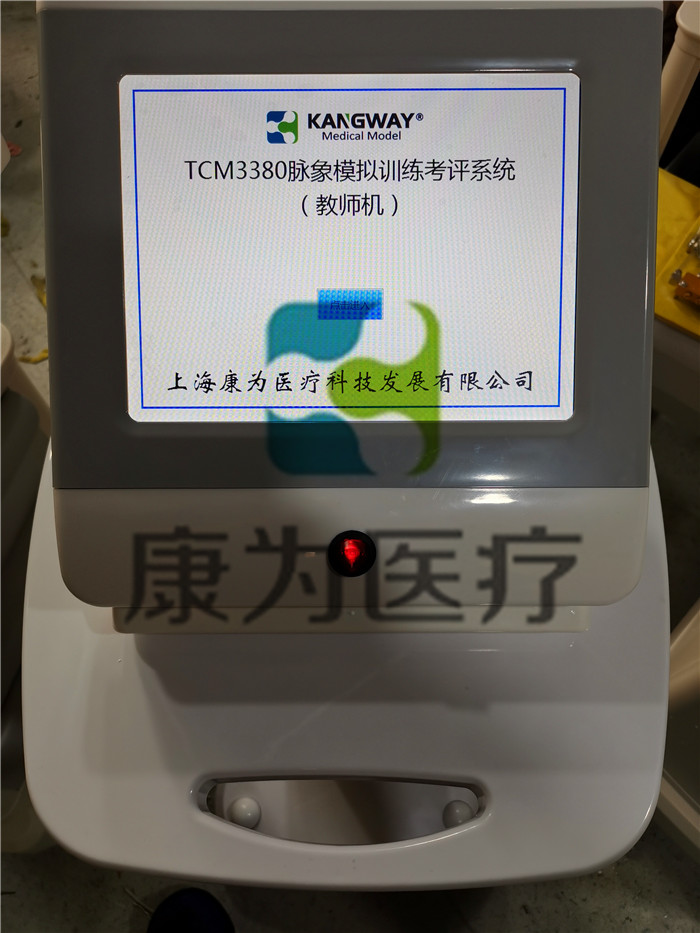

（二）3只手脉象训练仪教师机（脉象模拟操作控制系统）主要指标和功能：

*1. 便携式工程材质结构。

*2. 10寸触摸屏显示、触摸操控模式。

3. 外形尺寸：360*300*250毫米。

4. 电源、功率：220V；30VA

5. 无线发射遥控学生机指令，发射距离：不小于1000米。

*6. 具有上课实时明示训练指令、盲法训练指令。训练的脉象条目有默认组合、任意选择、自定义组合等多种模式。

*7. 考试操控指令有默认组合、单个脉象选择、自定义设定等多种模式。

*8. 自动保存最后一次考试条目记录。以便获取考试资料实据。

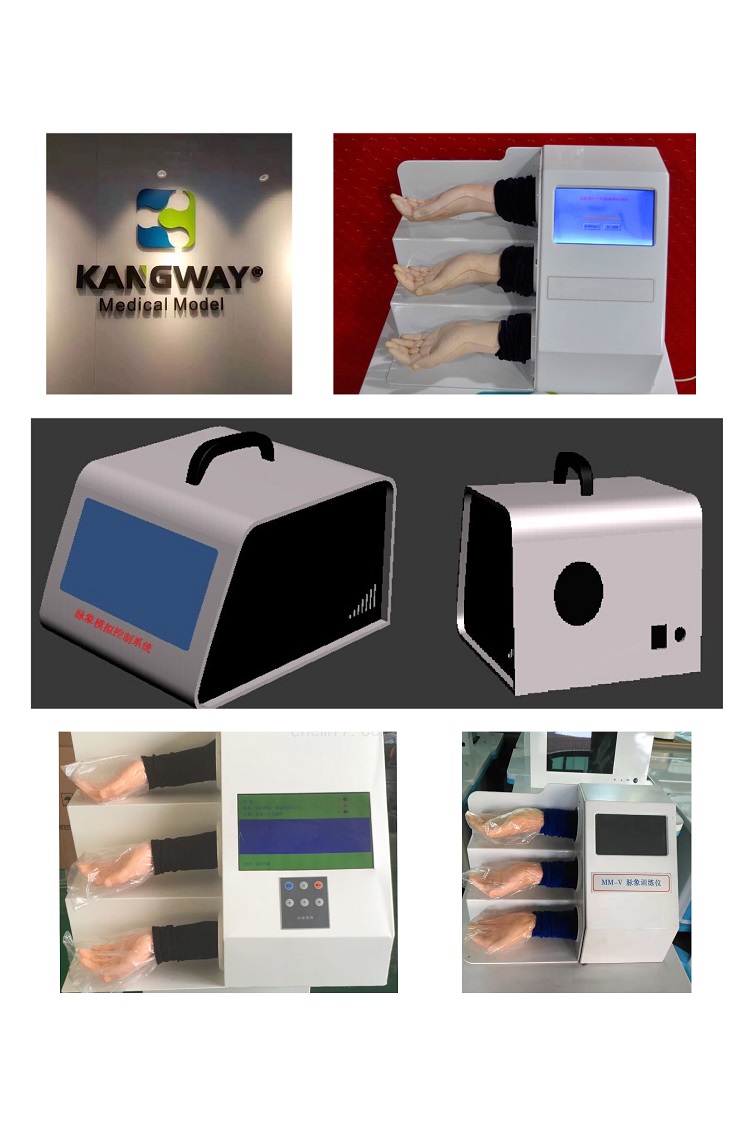

（三）3只手脉象训练仪图片示意：

1.3只手脉象训练仪学生机：

2.3只手脉象训练仪教师机三维图片示意：
